Inzicht in het dynamisch gedrag van een constructie
Niet alle gebreken worden zichtbaar wanneer een mast stilstaat. Bij hogere masten en verkeersregelinstallaties spelen ook dynamische krachten, zoals windbelasting en trillingen, een belangrijke rol. Om de constructieve conditie goed te beoordelen, is daarom soms aanvullend onderzoek nodig.
Normec past de dynamische 3D-rotatiemeting meestal toe in combinatie met een statische 3D-meting. Deze meetmethode is met name geschikt voor masten tussen de 14 en 50 meter hoog en voor verkeersregelinstallaties (VRI's).
Meten hoe een object reageert op belasting

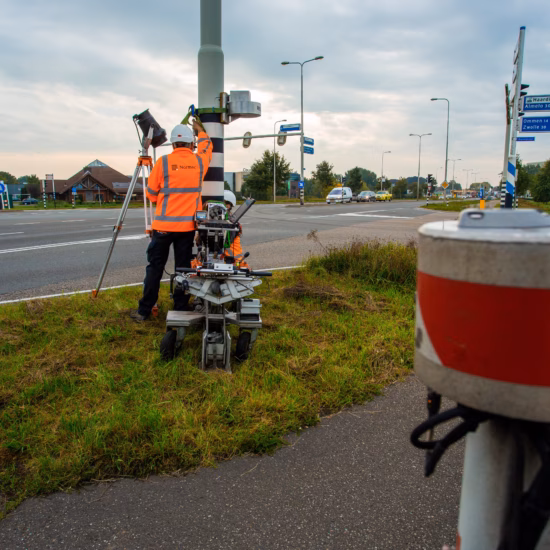

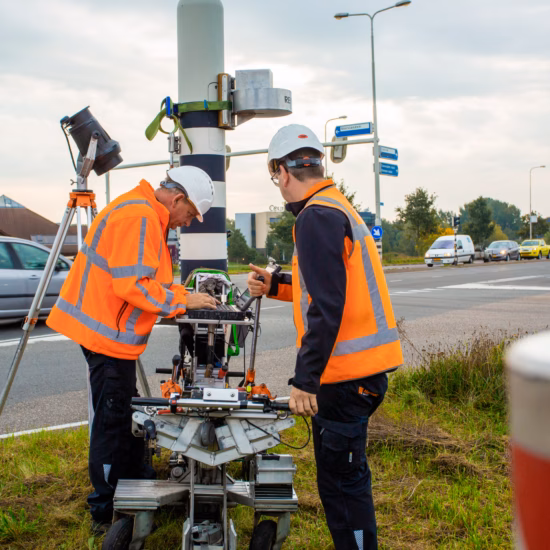

Tijdens de meting brengen onze specialisten het object gecontroleerd in beweging. Met behulp van een trommel met contragewicht wordt een oplopende rotatie opgewekt, terwijl een geavanceerde 3D-camera nauwkeurig registreert hoe de constructie reageert.
Hierbij meten we onder andere:
- De natuurlijke frequentie van het object
- De snelheid waarmee het object uit zijn frequentie komt
- De reactie van de constructie op dynamische belasting
- De constructieve conditie van het complete object
Tijdens de meting wordt het frequentiebereik van 0 tot 5 hertz gescand. Het contragewicht draait daarbij op tot 300 omwentelingen per minuut.
Een waardevolle aanvulling op statische metingen
Waar een statische 3D-meting inzicht geeft in de stabiliteit van een mast, laat een dynamische 3D-rotatiemeting zien hoe de constructie zich gedraagt onder bewegende belasting. Door beide meetmethoden te combineren ontstaat een completer beeld van de technische staat van het object.
Hiermee kunnen beheerders beter onderbouwde keuzes maken over onderhoud, herstel of vervanging.
Betrouwbare resultaten
De meetgegevens worden zorgvuldig geanalyseerd om vast te stellen of het object, inclusief alle verbonden onderdelen, nog veilig en betrouwbaar functioneert.
De resultaten helpen onder andere bij:
- Het beoordelen van de constructieve veiligheid
- Het plannen van onderhoud
- Het onderbouwen van vervangingsbeslissingen
- Het beperken van onverwachte uitval
- Het verlengen van de levensduur van objecten
Voor goedgekeurde objecten kan een zekerheidscertificaat worden afgegeven met een geldigheidsduur tot maximaal vijf jaar.
Waarom kiezen voor Normec?
Normec beschikt over jarenlange ervaring met innovatieve 3D-meettechnieken voor masten en andere constructies. Dankzij onze gespecialiseerde apparatuur en deskundige analyses krijg je betrouwbare inzichten waarop je jouw beheer- en onderhoudsstrategie kunt baseren.
Wil je de dynamische stabiliteit van jouw masten laten beoordelen?
Deze diensten zijn wellicht ook interessant voor jou
Veelgestelde vragen over dynamische 3D-rotatiemeting
-
Een dynamische 3D-rotatiemeting is een meetmethode waarmee het trillingsgedrag en de dynamische stabiliteit van masten en constructies worden beoordeeld.
-
De meting wordt meestal uitgevoerd als aanvulling op een statische 3D-meting, met name bij masten tussen 14 en 50 meter hoog en verkeersregelinstallaties.
-
Onder andere de natuurlijke frequentie van het object, de reactie op dynamische belasting en de constructieve conditie.
-
Door beide meetmethoden te combineren ontstaat een vollediger beeld van de technische staat en stabiliteit van de constructie.
-
Je ontvangt een rapportage met de meetresultaten en analyses. Voor goedgekeurde objecten kan daarnaast een zekerheidscertificaat worden afgegeven.
